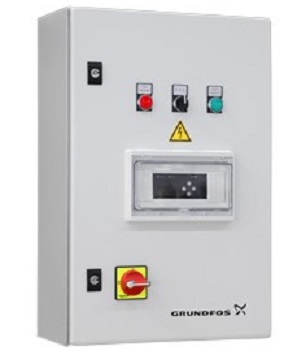

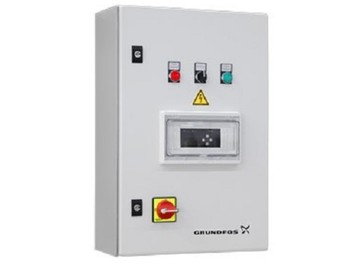

Шкафы управления Control MP 204

Метки: Из открытых источников
Цена: по запросу

Документы

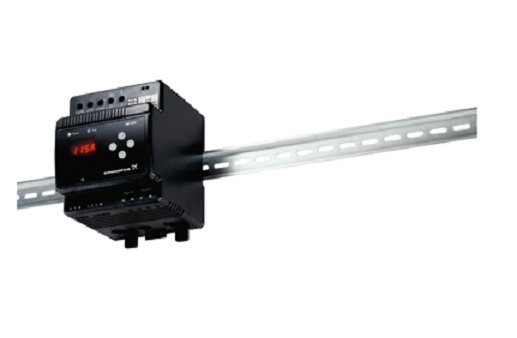

Это идеальное решение для защиты и автоматической работы одного насоса в случае повышенных требований к надежности насосного оборудования. Встроенный модуль комплексной электронной защиты двигателя МР204 обеспечивает непревзойденную защиту электродвигателя насоса от всех возможных неисправностей, возникающих с электродвигателем.

Контролируемые параметры и встроенные защиты:

  • Перегрузка / недогрузка (сухой ход)
  • Перенапряжение / низкое напряжение
  • Перегрев (по датчикам Tempcon, Pt100/Pt1000, PTC или термореле)
  • Чередование, пропадание фаз
  • Дисбаланс тока
  • Коэффициент мощности
  • Энергопотребление
  • Гармонические искажения
  • Сопротивление изоляции при старте
  • Часы работы и контроль количества пусков

 По каждому измеряемому параметру настраиваются два пороговых значения (предупреждение и аварийное отключение)

Варианты защиты от сухого хода:

  • Встроенная (функция МР204 «недогрузка»)
  • По сигналу от реле уровня (возможна установка в шкаф)
  • По сигналу от поплавкового выключателя
  • По сигналу от реле давления

Варианты автоматической работы:

  • По сигналу от реле давления (поддержание постоянного давления)
  • По сигналу от реле уровня или поплавкового выключателя (заполнение резервуара)
  • По внешнему релейному сигналу (дистанционное управление)

Применение:

  • Системы водоснабжения (например, для скважинных насосов);
  • Системы, работающие в ручном режиме или от внешнего управляющего сигнала
  • Системы с повышенными требованиями к защите насоса

Преимущества:

  • По каждому измеряемому параметру настраиваются два пороговых значения (предупреждение и аварийное отключение);
  • В памяти хранится журнал последних предупреждений и отключений с описанием причин срабатывания;
  • Основная настройка выполняется с лицевой панели блока МР204, более глубокая настройка – с пульта Grundfos GO;
  • Интерфейс RS-485 GENIbus, с возможностью передачи измеренных значений в системы диспетчеризации по промышленным протоколам связи (необходим интерфейс CIU);

Технические данные:

  • Количество насосов:  1
  • Мощность каждого насоса:  от 1,1 до 110 кВт
  • Напряжение питания:  3х380 В, 50 Гц
  • Ввод питания:  одинарный
  • Способ пуска насосов:  прямой, «звезда-треугольник» или плавный
  • Климатическое исполнение:  внутреннее IP54, УХЛ4 (0...+40°C) или уличное IP55, УХЛ1 (-30...+40°C) с обогревом

Принадлежности:

  • Реле давления FF4
  • Реле уровня RM35LM33MW
  • Поплавковые выключатели
  • ПДУ R100 (настройка блока МР204, считывание измеренных параметров и аварийных сигналов)
  • ПДУ Grundfos GO (настройка блока МР204, считывание измеренных параметров и аварийных сигналов)
  • Интерфейс передачи данных CIU (протоколы Profibus-DP, Modbus RTU, GSM/GPRS, SMS-управление)
